به عنوان تامین کننده ماشین های حفاری DTH (Down The Hole)، اغلب در مورد اصل کار این ابزارهای قدرتمند از من سوال می شود. در این پست وبلاگ، جزئیات نحوه عملکرد ماشینهای حفاری DTH، روشن کردن اجزا، عملکردها و فرآیند کلی آنها را بررسی خواهم کرد.

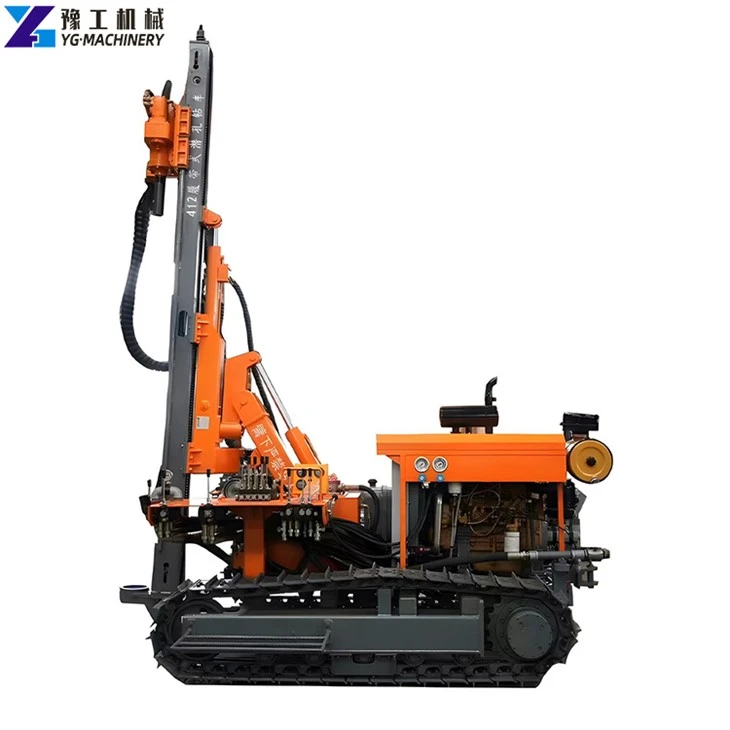

اجزای یک ماشین خسته کننده DTH
قبل از اینکه به اصل کار بپردازیم، اجازه دهید ابتدا اجزای کلیدی یک دستگاه خسته کننده DTH را درک کنیم. این ماشین ها معمولاً از قطعات زیر تشکیل شده اند:
- دکل حفاری: دکل حفاری سازه اصلی است که کل عملیات حفاری را پشتیبانی می کند. این شامل یک دکل است که رشته مته را در جای خود نگه می دارد و یک منبع نیرو مانند موتور دیزل یا موتور الکتریکی برای تامین انرژی لازم برای حفاری.
- رشته مته: رشته مته مجموعه ای از لوله های مته متصل به هم است که نیروهای چرخشی و محوری را از دستگاه حفاری به مته منتقل می کند. همچنین به عنوان مجرای هوا یا آب فشرده مورد استفاده در فرآیند حفاری عمل می کند.
- چکش DTH: چکش DTH قلب دستگاه خسته کننده DTH است. این یک دستگاه پنوماتیک یا هیدرولیک است که به پایین رشته مته متصل می شود. چکش از هوای فشرده یا سیال هیدرولیک برای تولید نیروی ضربه ای با فرکانس بالا استفاده می کند که برای شکستن سنگ به مته منتقل می شود.
- مته: مته ابزار برشی است که مستقیماً با سنگ تماس پیدا می کند. این با اشکال و پیکربندی های مختلف طراحی شده است تا به طور موثر سنگ را در طول فرآیند حفاری شکسته و حذف کند.
اصل کار ماشین خسته کننده DTH
اصل کار دستگاه حفاری DTH را می توان به چند مرحله تقسیم کرد:
مرحله 1: راه اندازی و آماده سازی
قبل از شروع عملیات حفاری، دستگاه حفاری DTH باید به درستی راه اندازی شود. این شامل قرار دادن دکل حفاری در محل حفاری مورد نظر، حصول اطمینان از تراز و پایداری آن است. سپس رشته مته مونتاژ شده و به دستگاه حفاری متصل می شود و چکش DTH و مته در پایین رشته مته نصب می شود.
مرحله 2: تامین هوای فشرده یا مایع هیدرولیک
هنگامی که نصب کامل شد، هوای فشرده یا مایع هیدرولیک به چکش DTH عرضه می شود. در چکش DTH پنوماتیک، هوای فشرده معمولاً توسط یک کمپرسور هوا تامین می شود. هوای فشرده از طریق رشته مته وارد چکش می شود و برای به حرکت درآوردن پیستون داخلی چکش استفاده می شود. در چکش DTH هیدرولیک، سیال هیدرولیک توسط یک پمپ هیدرولیک تامین می شود.
مرحله 3: تولید تاثیر
در داخل چکش DTH، هوای فشرده یا سیال هیدرولیک باعث می شود پیستون با فرکانس بالا به جلو و عقب حرکت کند. همانطور که پیستون به سمت جلو حرکت می کند، به مته برخورد می کند و نیروی ضربه قدرتمندی ایجاد می کند. این نیروی ضربه به سنگ منتقل شده و باعث شکستگی و شکستن آن می شود.
مرحله 4: چرخش رشته مته
همزمان با ضربه چکش DTH، رشته مته توسط دکل حفاری می چرخد. چرخش رشته مته تضمین می کند که مته به طور مداوم با سطوح سنگی جدید درگیر می شود و امکان حفاری کارآمد را فراهم می کند. سرعت چرخش را می توان با توجه به نوع سنگ و نیازهای حفاری تنظیم کرد.
مرحله 5: حذف تراشه
همانطور که مته سنگ را می شکند، تراشه های سنگ ایجاد می شود. این تراشه ها باید از پایین سوراخ برداشته شوند تا از تداخل آنها در فرآیند حفاری جلوگیری شود. در دستگاه حفاری DTH از هوا یا آب فشرده برای براده برداری استفاده می شود. هوا یا آب فشرده شده با فشار از رشته مته پایین آمده و از طریق مته خارج می شود. سپس تراشه های سنگ را از طریق حلقوی بین رشته مته و دیواره گمانه به سطح بالا می برد.
مرحله 6: پیشرفت حفاری
با ادامه فرآیند حفاری، رشته مته به تدریج در زمین پایین می آید. چکش DTH به تولید نیروهای ضربه ای ادامه می دهد و مته به شکستن سنگ ادامه می دهد. ترکیب ضربه و چرخش به دستگاه حفاری DTH اجازه می دهد تا از طریق انواع مختلف سنگ از جمله سنگ های سخت و ساینده نفوذ کند.
مزایای ماشین های خسته کننده DTH
ماشین های حفاری DTH چندین مزیت نسبت به سایر روش های حفاری دارند:
- راندمان حفاری بالا: نیروی ضربه با فرکانس بالا که توسط چکش DTH ایجاد می شود، امکان شکستن سریع سنگ را فراهم می کند و در نتیجه سرعت حفاری سریعتر در مقایسه با روش های معمولی حفاری می شود.
- کیفیت سوراخ خوب: دستگاه های حفاری DTH می توانند گمانه های مستقیم و تمیز را با حداقل انحراف تولید کنند. این امر به ویژه در کاربردهایی که نیاز به قرار دادن سوراخ دقیق است، مانند معدن و ساخت و ساز، بسیار مهم است.
- تطبیق پذیری: دستگاه های حفاری DTH را می توان در طیف گسترده ای از سازندهای سنگی، از سنگ های نرم تا سنگ های بسیار سخت استفاده کرد. آنها همچنین برای کاربردهای مختلف حفاری، از جمله حفاری اکتشافی، حفاری سوراخ انفجاری و حفاری فونداسیون مناسب هستند.
کاربردهای DTH Boring Machines
دستگاه های حفاری DTH به طور گسترده در صنایع مختلف استفاده می شود:
صنعت معدن
در صنعت معدن، دستگاههای حفاری DTH برای حفاری اکتشافی برای مکانیابی ذخایر معدنی استفاده میشوند. آنها همچنین برای حفاری سوراخ انفجاری استفاده می شوند، جایی که سوراخ هایی با قطر بزرگ برای قرار دادن مواد منفجره برای تکه تکه شدن سنگ حفر می شوند.
صنعت ساختمان
در صنعت ساخت و ساز، از ماشین های حفاری DTH برای حفاری فونداسیون، مانند پایه های ساختمان، پایه های پل و دیوارهای حائل استفاده می شود. همچنین می توان از آنها برای بررسی خاک و حفاری ژئوتکنیکی استفاده کرد.
صنعت معدن
در صنعت معدن، از ماشین های حفاری DTH برای استخراج سنگ و سایر سنگدانه ها استفاده می شود. از آنها برای حفر سوراخ برای انفجار و ایجاد نیمکت و تراس در معدن استفاده می شود.
نتیجه گیری
در نتیجه، دستگاه حفاری DTH یک ابزار قدرتمند و کارآمد برای حفاری در سازندهای مختلف سنگ است. اصل کار آن، که ترکیبی از ضربه با فرکانس بالا و چرخش است، امکان حفاری سریع و دقیق را فراهم می کند. به عنوان تامین کنندهماشین دکل DTH،ماشین خسته کننده DTH، وپایین دکل حفاری سوراخ، ما اهمیت ارائه تجهیزات با کیفیت بالا را که نیازهای خاص مشتریان ما را برآورده می کند درک می کنیم.
اگر برای پروژه خود به دستگاه حفاری DTH نیاز دارید، از شما دعوت می کنیم برای اطلاعات بیشتر و بحث در مورد نیازهای خود با ما تماس بگیرید. تیم متخصص ما آماده است تا در انتخاب دستگاه حفاری DTH مناسب و ارائه خدمات پس از فروش عالی به شما کمک کند.
